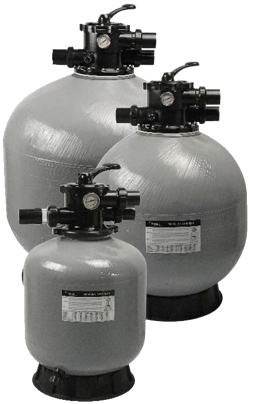

顶出式聚酯玻璃纤维过滤器

产品特点

  • 聚酯玻璃纤维缸体
  • 36psi/2.5bar~58psi/4.0bar
  • 最大温度：43℃
  • 滤料规格：0.5~0.8mm
  • 缸内管道：PVC&ABS材质
  • 多功能六项阀

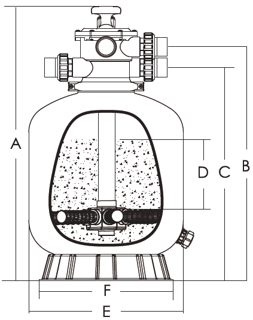

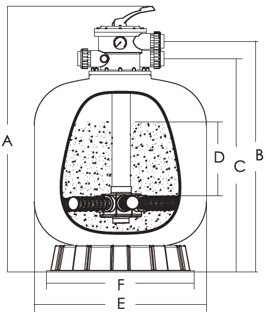

型号 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F
(mm)
V350 726 619 550 160 355 298
V400 757 640 590 175 410 390
V450 814 698 638 210 455 390
V500 845 730 670 235 535 500
V650 950 835 775 300 635 500
V650(B) 957 815 731 300 635 500
V700 1020 905 845 330 710 500
V700(B) 1092 960 877 390 723 500
V800 1200 1085 1002 425 800 780
V900 1300 1172 1090 480 900 780
V900(C) 1334 1242 1145 480 900 780
V1000 1400 1340 1260 580 1000 780
V1000(C) 1434 1410 1160 580 1000 780
V1200 1600 1550 1468 740 1200 1000
V1200(C) 1634 1620 1368 740 1200 1000
V1400 1845 1683 1586 740 1400 1000
型号 过滤面积
(m²)		 接口
(mm)		 最大流量
(m³/h)		 砂量
(Kg)
V350 0.09 De50 4.32 20
V400 0.13 De50 6.48 35
V450 0.16 De50 8.10 45
V500 0.22 De50 11.10 85
V650 0.32 De50 15.60 145
V650(B) 0.32 De63 16.00 145
V700 0.40 De50 19.50 210
V700(B) 0.41 De63 20.16 215
V800 0.50 De63 24.90 355
V900 0.64 De63 31.20 470
V900(C) 0.64 De75 32.00 470
V1000 0.79 De63 39.00 620
V1000(C) 0.79 De75 39.50 620
V1200 1.13 De63 51.60 860
V1200(C) 1.13 De75 56.60 860
V1400 1.54 De75 69.30 1400
